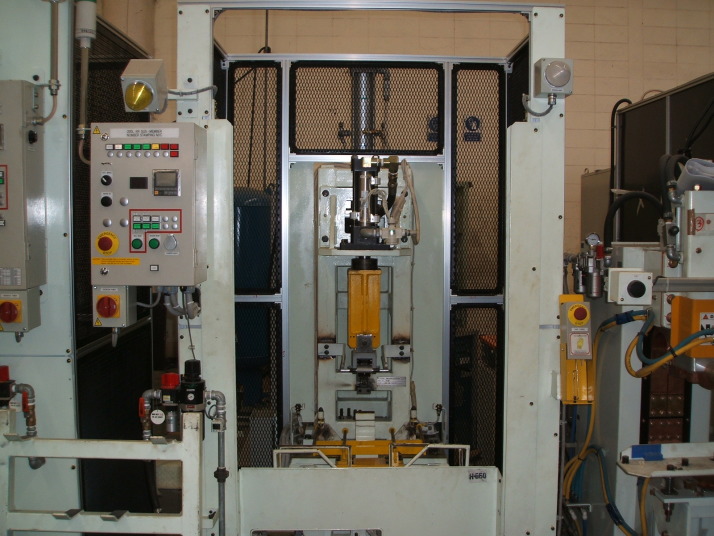

刻印機(STAMPING M/C)

刻印機

▼詳細
装置サイズ　W1250 X L1200 X H2300(mm)
加圧ton数　約3.0ton
ストローク　150ST(約2sec)

▼特徴
油圧ユニットを使わず、エアーハイドロブースタを使用することにより装置のコンパクト化を実現。
刻印打刻後のオートエジェクターを装備。
自動車用小型プレス部品のロット刻印用に使用されています。

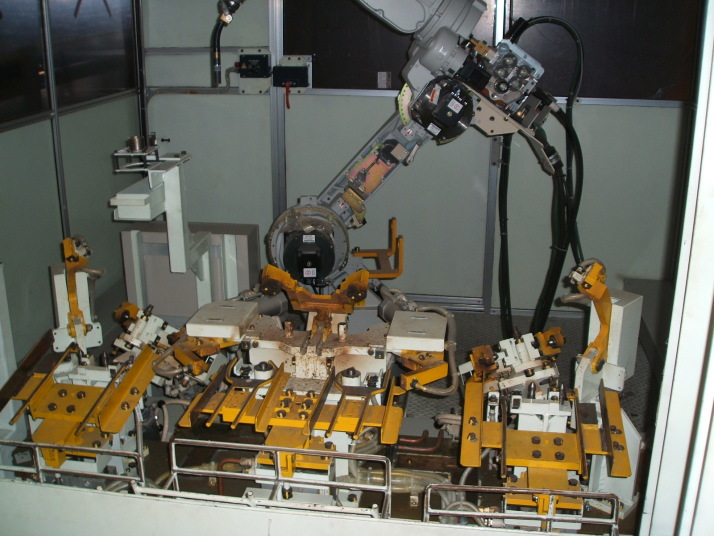

自動車部品アーク溶接用治具(Arc Weld JIG)

▼詳細
装置サイズ(安全柵)　W2100 X L2500 X H2300(mm)

本装置は、自動車のフロントサスペンション周りの部品を位置決めピンで精度出しを行い、エアーシリンダーによるクランプで部品同士の固定を行い、アーク溶接ロボットにより、溶接を行う装置です。

▼特徴
クランプ機構、スイング機構、ワークエジェクター機構等、色々な機構を組合せ、タクトアップ、省スペース化に貢献しています。

 自動車部品アーク溶接用治具

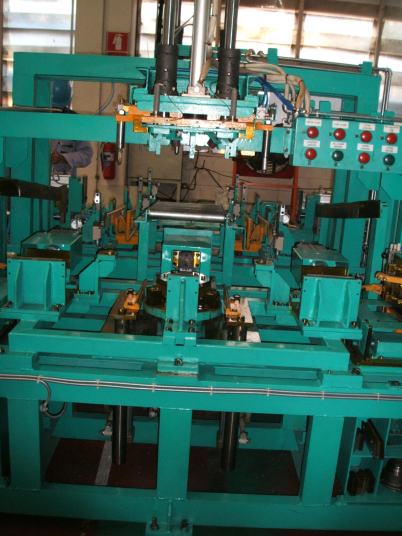

小型トラックアクスル部品溶接治具(AXLE Arc Weld JIG)

小型トラックアクスル部品溶接治具

▼詳細
装置サイズ　W2250 X L1400 X H2050(mm)

この装置は、小型トラックのアクスルハウジング（ＦＲ車のドライブシャフトが入る部品）のアーク溶接治具です。
重要保安部品の為、位置決め精度、溶接精度が求められる溶接治具です。
クランプ機構、センターリング位置決め機構、自動段替え機構エジェクター機構を備えており、この装置１台で３種類のアクスルハウジングを溶接出来ます。

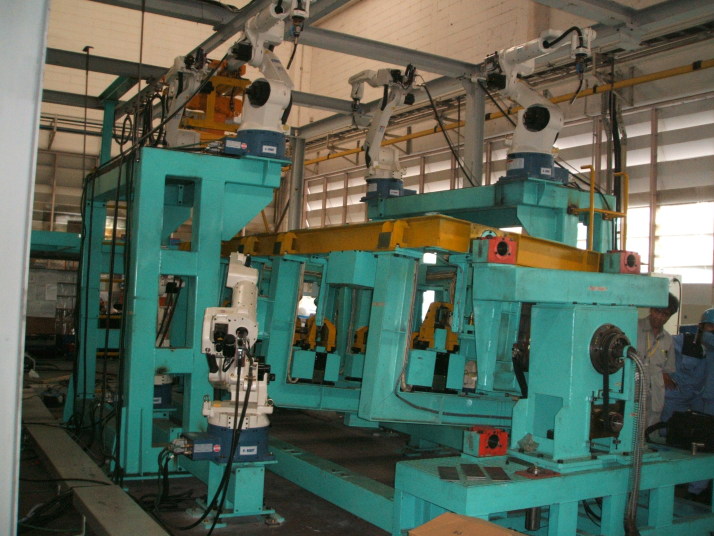

小型トラックフレーム溶接ポジショナー(Weld Positioner)

▼詳細
装置サイズ　W2350 X L7250 X H1990(mm)
モータ容量　1.5kw X 2台(ACサーボ)
回転速度　　3.4r.p.m(4.5sec/90°)

この装置は、約W1200 X L5000 X H500の大きさ、重量約250kgの小型トラックのフレームをエアークランプで固定し、サーボモータ駆動（2台）により、溶接のポジションをとる大型ポジショナ-です。

特徴：長さ5mもあるフレームの溶接位置精度をサーボモータ(1.5kw)を前後に１台づつ取付、同期駆動させることにより、保っています。


 小型トラックフレーム溶接ポジショナー

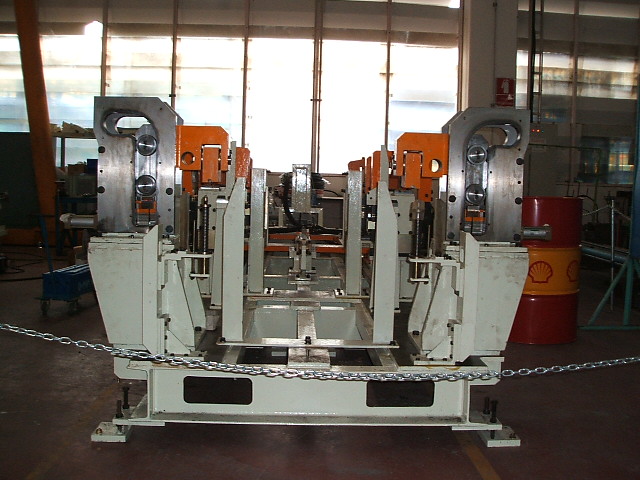

歪取修正機(BENDING M/C)

歪取修正機

▼詳細
装置サイズ　W2250 X L5100 X H1400(mm)
加圧ton数　約4.0ton
歪修正ストローク　MAX50mm(2段切替式)
駆動源　修正クランパ：油圧(6Mpa)
　　　　　　ワーククランパ：エアー(0.4Mpa)

1tonトラックのラダーフレーム歪取り修正機です。
カムリンク式のクランプアームを採用し、１シリンダーで歪取と退避を行うシンプルな構造です。
エアーハイドロブースターを使用した油圧ユニットレスタイプも設計対応可能です。

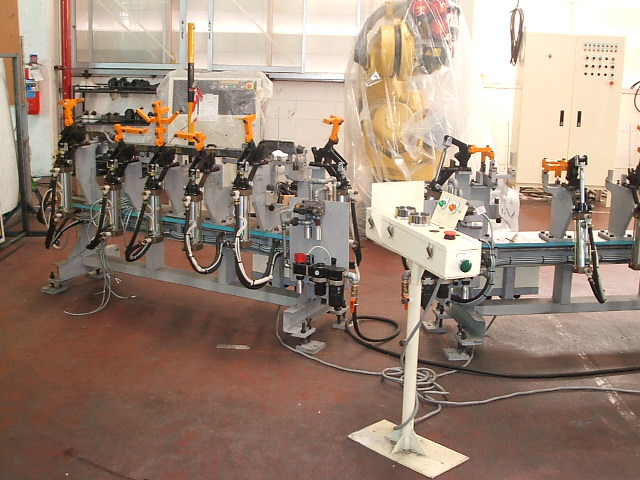

乗用車ボディ スポット溶接治具(Spot Weld JIG)

▼詳細
装置サイズ　W1950 X L820 X H1100(mm)

本装置は、自動車のボディ周りの部品を位置決めピンで精度出しを行い、エアーシリンダーによるクランプで部品同士の固定を行い、スポット溶接ロボットにより、溶接を行う装置です

 乗用車ボディ スポット溶接治具

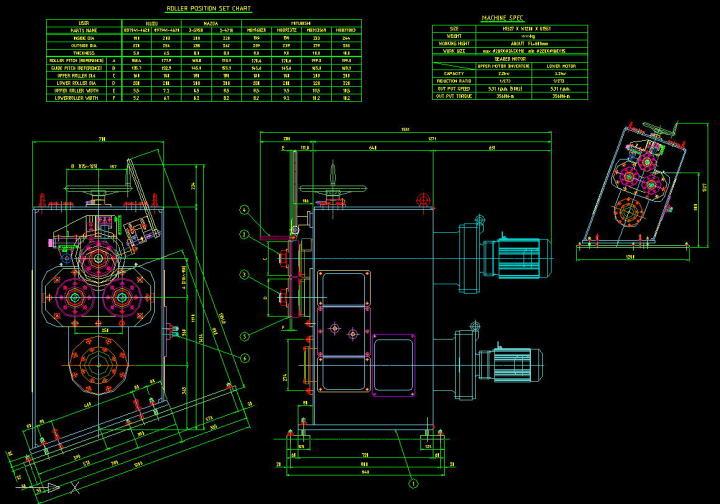

ローリングマシーン(ROLLING M/C)

ローリングマシーン

▼詳細

装置サイズ　W1200 X L1550 X H1330(mm)
ローラサイズ　φ200
モータ容量　2.2kw X 2台
ロール範囲　φ220 X φ180〜φ290 X φ245

フラットバーのへり曲げリング製作用ローリングマシンです。
完成品は、らせん状に仕上がります。

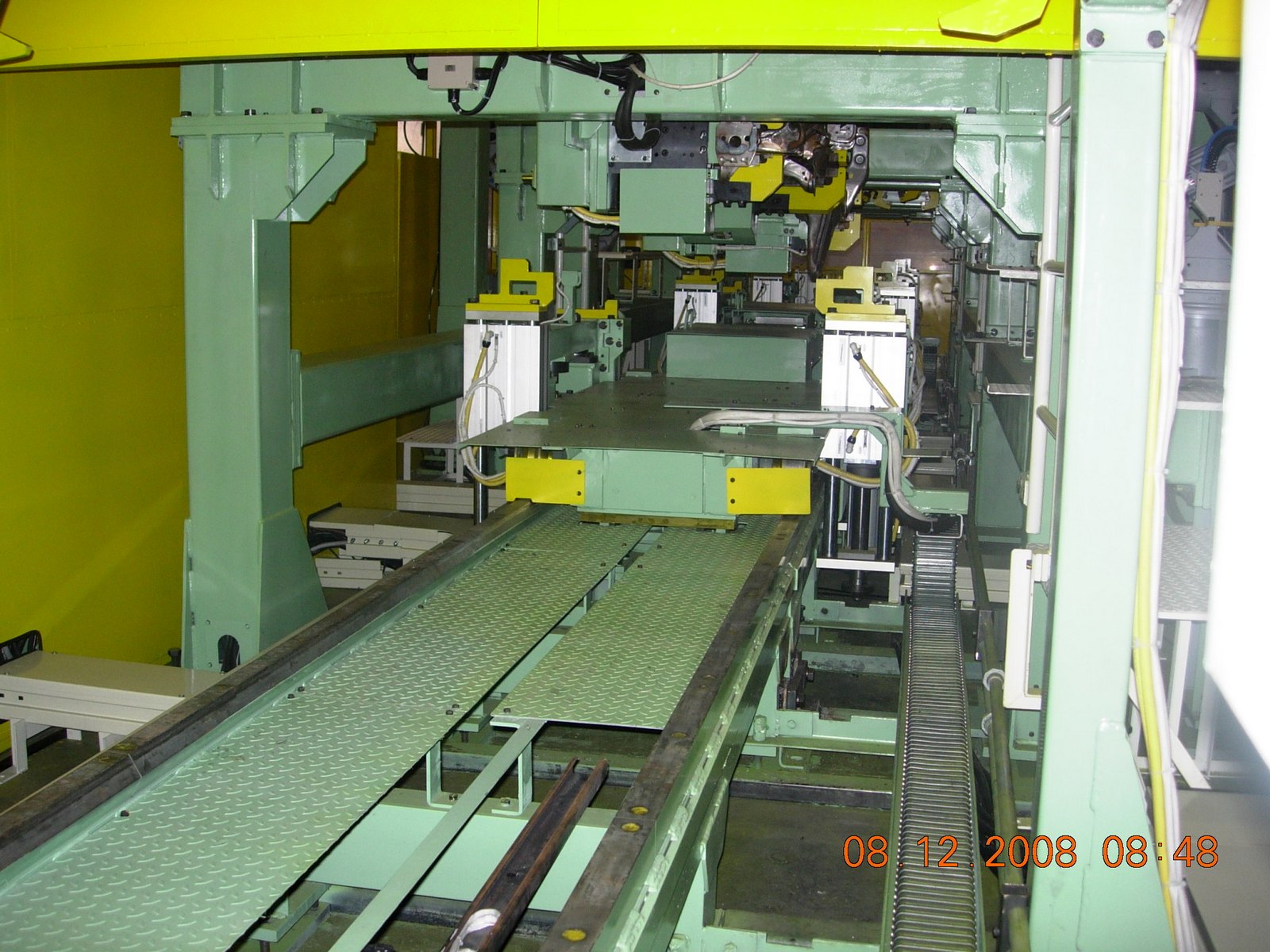

小型トラックフレーム搬送機(FRAME TRANSFER JIG)

▼詳細
装置サイズ　W880 X L16500(レール長さ) X H700(mm)
モーター容量 7.5kw×2台
搬送速度　６５ｍ／ｍｉｎ
搬送台車 ４台
台車間ピッチ 3400mm

▼特徴
摩擦車(friction wheel)駆動のシンプル構造。ラック、ピニオン等を使用しないので、低コスト化を実現。
外寸W1100 X L1900 X H500、重量130kgのトラックフレームを高速で搬送します。
台車内にワーク受け渡し用の２段式リフターを装備しており、ワーク受け渡し時間を短縮しています。

 小型トラックフレーム搬送機
